Реле сухого хода LP/3 с наружной резьбой

Назначение Реле сухого хода LP/3 (гидростоп)

Реле сухого хода LP/3 (гидростоп) предназначено для автоматического выключения насосного оборудования при отсутствии воды в системах водозабора.

Выключение производится в режиме открытого водозабора при падении давления воды ниже порога срабатывания, что предотвращает поломки оборудования в результате работы без воды (режим сухого хода).

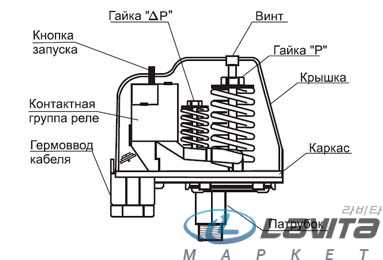

Реле сухого хода LP/3 (гидростоп) состоит из корпуса, внутри которого расположена нормально разомкнутая контактная группа, управляемая мембраной. Снаружи корпуса расположена кнопка принудительного запуска насоса для создания первоначального давления воды, превышающего порог выключения. При падении давления воды до установленной величины давления выключения (в пределах 0,01 - 0,08 МПа) контактная группа размыкается и отключает насос.

Регулировка давления выключения Реле сухого хода LP/3 (гидростоп)

Для изменения давления выключения необходимо отключить Реле сухого хода LP/3 (гидростоп) от электрической сети и открыть один из клапанов водозабора. Зафиксировать по манометру давление выключения по моменту отжатия кнопки принудительного запуска из корпуса. При необходимости изменения давления выключения вращать регулировочный винт (на большой пружине) по часовой стрелке - увелечения давления выключения или против часовой стрелки - уменьшение давления.

Меры безопасности

Запрещается эксплуатация изделия без заземления.

При монтаже и эксплуатации изделия строго соблюдайте меры безопастности, технические требования на систему водоснабжения (насос).

Монтаж изделия, регулировка и ввод в эксплуатацию должны осуществлятся уполномоченным персоналом.
